在色度學中，色差一般是指兩個色源在視覺上給人的顏色差異，可以用顏色三屬性的差異來表示。為了更好的對這種顏色差異進行定量的描述，就可以使用色差儀。色差儀可以準確的給出兩個顏色的差異值ΔE值，并以此作為顏色評定的參考標準。那么，色差儀ΔE值的單位是什么？色差儀為什么要使用ΔE值？本文為大家做了介紹。

色差儀ΔE值怎么獲得？

色差儀又稱為光電反射光度計，這種儀器可以用光電測定的方法，迅速、準確、方便地測出各種試樣被測位置的顏色，并且通過計算機直接換算成L*、a*、b*值，對顏色進行數值化表示，還能自動記憶和處理測定數值，得到兩點間顏色的差別，以△Eab表示。

色差儀測量色差時，采用的是國際上通用的CIELAB色空間，它是利用L*，a*，b*三個不同的坐標軸，指示顏色在幾何坐標圖中的位置及代號。它是基于一種顏色不能同時既是綠又是紅、既是藍又是黃這種理論而建立起來的。一種顏色用CIE L*，a*，b*表示時，L*軸表示明度，黑在底端，白在頂端；L的值域由0到100，L=100表示白色，L=50時，就相當于50%的黑即灰色，L=0表示黑色。+a*表示紅色，-a*表示綠色；+b*表示黃色，-b*表示藍色。

任何顏色的色彩變化可以用a*，b*數值來表示，任何顏色的層次變化可以用L*數值來表示，用L*，a*，b*三個數值就可以描述自然界中的任何色彩。若兩個彩色樣品都按L*，a*，b*標定顏色，則兩者之間的總色差ΔE*ab以及各單項色差可用下列公式計算：

總色差ΔE*ab=[（ΔL*）²+（Δa*）²+（Δb*）²]^1/2

明度差ΔL*=L1*-L2*（明度差異）

色度差Δa*=al*-a2*（紅/綠差異）

Δb*=bl*-b2*（黃/藍差異）

其中：ΔL 表示材料實際亮度與標準亮度之間的差值，△L*為正值，樣品顏色偏淺色方向；為負值，樣品偏深色方向。

Δa表示材料顏色在偏紅綠程度上與標準值之間的差值，△a*為正值，樣品顏色偏紅；△a*為負值，樣品偏綠。

Δb表示材料顏色在偏黃藍程度上與標準值之間的差值，Δb*為正值，樣品顏色偏黃；△b*為負值，樣品偏藍。ΔE表示實際值與標準值在L、a、b上的綜合差值，即樣品總色差，但它不能表示出樣品的色差的偏移方向，ΔE數值越大，說明色差越大，反之越小。

色差儀ΔE值的單位是什么？

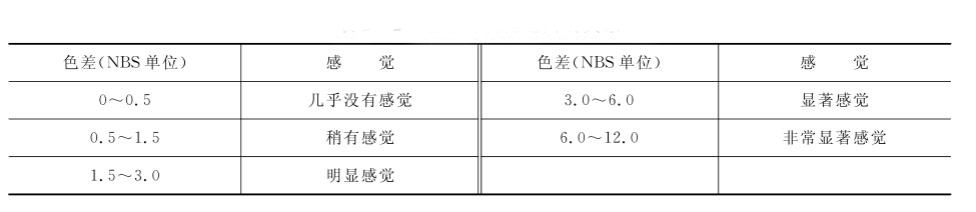

作為色差的計算單位，以前常用NBS（National Bureau of Standards），它與視覺之間的關系見下表。

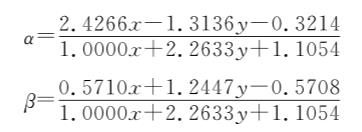

這一色差單位是以賈德（Judd）—亨特（Hunter）建立起來的色差計算公式的單位為基礎推出來的，賈德最先建立起UCS色度圖，這個色度圖在很長一段時間內是美國色度計算的基礎，然而在三角坐標中處理很不方便，后來斯科菲爾德（Scofeld）—賈德—亨特把它轉換成了a—β色度圖，該系統與x—y色度坐標之間的轉換關系為：

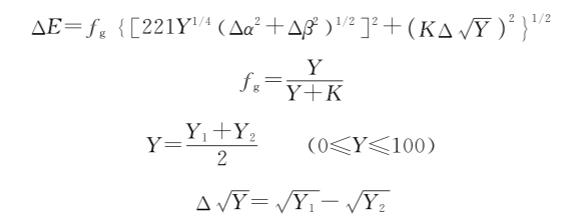

利用這一色度坐標可按下式計算色差。

式中：K——光澤影響系數，測定紡織品時，K=10（受觀測條件的影響）。一般在普通實驗室中，有光澤的面取K=2.5，無光澤的面，取K=0，半光澤的面，取K=1。

fg——調整系數。

用這一色差式計算的色差單位為NBS單位，NBS單位曾被作為所有色差計算公式的單位，并且延續了很長一段時間。20世紀70年代以后，大量色差式相繼出現，一律采用相同的標準計算單位既不可能，也沒有必要。所以，就采取了標注計算公式的方法。如△ECMC、△ECIE等，不再使用NBS單位。

色差儀為什么要使用ΔE值？

1.現有顏色理論的缺陷

顏色理論現有的不足，加上光譜測量的復雜性和數學處理的復雜性，各國各公司按照國際標準研制的色差儀，測量從紅到藍各種同樣顏色的同一塊色板的結果總有一定的差異。

2.儀器臺間差的影響

就是同一公司的同一型號儀器，目前采用氙燈或鹵素鎢絲燈照明的傳統的分光色差儀，就算新的、正常工作的色差儀。便攜式儀器間的一致性達到的水平：例如XTH一般平均是0.15△E，最大要達到0.25△E。只有昂貴的雙光束（一束同時檢測點亮的照明燈的光譜）的參比級的臺式分光色差儀（必須每年定期維護和用傳遞標準的一套彩磚定標）才可達到0.08△E。這樣，測同樣一塊標準色板，兩臺儀器讀數就會不同。隨著儀器使用時間的推移，特別是各臺儀器使用者對隨機自帶的校準白板保管使用的不同，這種差異還會擴大。所以，完全采用Lab數值，即所謂“數字標準”傳遞顏色標準的難度就很大。這既要求儀器有很高的儀器間一致性指標，又要求儀器有極高的長期穩定性和短期穩定性，儀器的白標準板也不能經常使用（做到可以長期保持穩定不變色）。所以使用傳統色差儀的用戶，到目前為止，傳遞顏色標準還大都使用標準色板傳遞。做不到用顏色標準板的Lab數值作為控制顏色品質的傳遞標準。

3.色差ΔE值的穩定性

盡管不同儀器測得的顏色三刺激值有偏差，但是用于同一塊參照標準與另外的樣板間比較色差，不同儀器測得的色差值：△E，△a，△b卻是非常接近的。這也正好是人們對顏色管理的基本要求。所以有了參照標準后，不同儀器測得的色差值就有了實際應用價值。這也是色差儀得到普遍應用的原因。下一個要解決的問題就是如何定義容許的色差，即可接受的允差。各方將通過協議，用參比標準色板和約定的可接受允差來共同建立對產品的顏色管理系統，避開用三刺激值Lab的具體值來管理。
